Плавучий оксигенатор для прудов, бассейнов, промышленных емкостей

Плавучие и стационарные оксигенаторы

Оксигенаторы — устройства для ввода чистого кислорода (не воздуха) в воду. Они позволяют растворять в воде основную часть поступающего в них кислорода (до 70–80 %). Это в 10 раз больше, чем при использовании различных распылителей (перфорированных шлангов, пластин и т.д.). Использование чистого кислорода позволяет повысить плотность посадки рыбы, исключить заморы, обеспечить оптимальные условия для рыбы, сократить затраты корма на прирост.

Внешний вид изделия может отличаться от представленного на изображении.
78800 р.
Заказать товар
Заказать звонок
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

Для большинства культивируемых рыб высокое содержание кислорода является необходимым условием для эффективного выращивания. Обычно зона физиологического комфорта рыб находится выше 60-70% от нормальной (равновесной) концентрации кислорода. Далеко не всегда такого уровня насыщения удается добиться с помощью аэраторов, так как их эффективность фактически обратно пропорциональна содержанию растворенного в воде кислорода. Зачастую единственным методом является применение чистого кислорода. Однако, если вводить кислород в воду с помощью разнообразных распылителей, например шланга с «лазерной» перфорацией, удается растворить лишь 10-15% кислорода, прошедшего через распылитель. Значительно эффективней использование оксигенаторов, из которых кислород может выйти, только растворившись в воде.

Существует много разновидностей оксигенаторов, среди которых в последние годы все большее распространение получают плавучие оксигенаторы.

Мы разработали такое устройство собственной конструкции, названное Салмо Окси-2. Плавучий оксигенатор предназначен для введения чистого газообразного кислорода в воду с минимальными его потерями. Суть работы оксигенатора состоит в том, что в замкнутом объеме происходит интенсивное перемешивание воды и кислорода, при этом кислород может выйти из этого объема, только растворившись в воде. Выход кислорода в виде пузырьков за его пределы сведен к минимуму.

Рис.1. Схема плавучего оксигенатора

Рис.1 Схема плавучего оксигенатора. 1 — корпус оксигенатора; 2 — поплавки; 3 — электродвигатель с инжекционным устройством; 4 — уровенные клапаны; 5 — отверстия в нижней части корпуса оксигенатора для поступления воды из водоема; 6 — выток насыщенной кислородом воды из оксигенатора; 7 — импеллерный диск; 8 — уровень воды.

Оксигенатор устроен и работает следующим образом. Цилиндрический корпус оксигенатора 1 держится на поверхности воды с помощью трех поплавков 2, при этом верхняя часть внутреннего объема выше уровня воды (показано оранжевым цветом) заполняется кислородом, а нижняя часть, расположенная ниже уровня воды, заполнена водой (показано светло-сиреневым цветом). Кислород подается в оксигенатор через ротаметр и штуцер, обозначенный на рисунке О2.. В корпусе оксигенатора установлен погружной электродвигатель 3 с инжекционной насадкой и импеллерным диском 7. Вода из пруда или бассейна попадает внутрь оксигенатора через отверстия 5, расположенные в нижней центральной части корпуса аэратора.

При включении двигателя вода и кислород интенсивно перемешиваются, образуя водно-кислородную смесь, циркулирующую внутри корпуса оксигенатора. В процессе циркуляции происходит сепарация пузырьков кислорода в верхней части оксигенатора, а вода, насыщенная кислородом, опускается в нижнюю часть корпуса, откуда затем выходит по коаксиально расположенному патрубку 6. Рабочие параметры оксигенатора (глубина погружения оксигенатора, его диаметр, размеры входных и выходного отверстий, высота расположения выходного патрубка и пр.) выбраны таким образом, чтобы свести к нулю выброс из оксигенатора пузырьков газа, содержащих кислород. В то же время оксигенатор прокачивает через себя большие объемы воды, которая интенсивно насыщается кислородом.

Уровенные клапаны 4 обеспечивают стабильную высоту погружения оксигенатора. При избыточном поступлении кислорода оксигенатор частично подвсплывает, при этом нижняя часть уровенных клапанов выходит из воды и лишний газ выпускается в атмосферу. После этого оксигенатор вновь опускается в воду до нужного уровня.

Подача кислорода регулируется в заданных пределах с помощью ротаметра ( на рисунке не показано). Максимальное количество поступающего в оксигенатор кислорода варьирует от 10 до 30 л/минуту в зависимости от мощности используемого двигателя ( 0,37; 0,55; 0,75; 1,1 и 1,5 квт).

Удобство пользования оксигенатора обусловлено тем, что он не требует стационарной установки, может размещаться в любой рыбоводной емкости: пруду, бассейне, магистральном канале, на водозаборе, в бассейне — накопителе в УЗВ. При необходимости он легко переносится с места на место одним человеком. Для работы оксигенатора нужен только источник кислорода и электросеть с напряжением 220 (однофазный двигатель) или 380 в (трехфазный двигатель).

Для фиксации оксигенатора в водоеме достаточно двух шнуров-растяжек, которые не позволяют оксигенатору вращаться вокруг своей оси. Оксигенатор работает совершенно бесшумно, не создает бурного потока воды, способного размыть берега водоема. Об эффекте от работы оксигенатора можно судить только по росту концентрации растворенного кислорода и иногда по поведению рыбы.

Как показали проведенные измерения, оксигенатор растворяет 65-75% поступившего в него кислорода.

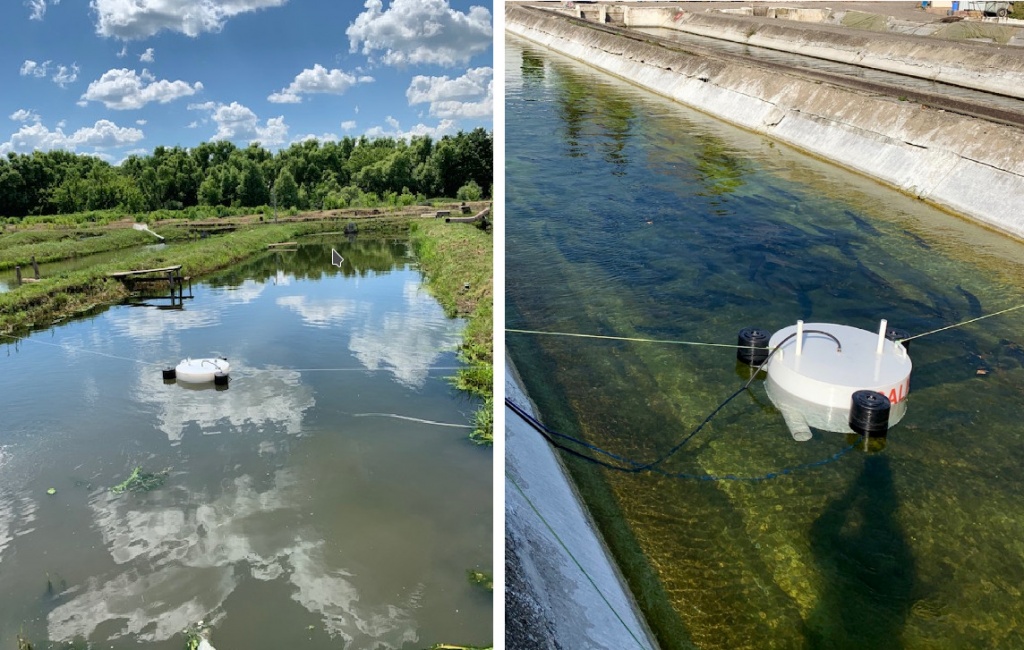

Рис. 2 Плавучие оксигенаторы в пруду с промышленными гибридами F2 осетровых и в бассейне с форелью

Рис.2 Плавучие оксигенаторы в пруду с промышленными гибридами F2 осетровых и в бассейне с форелью

(Методика измерений заключалась в следующем. В замкнутом и точно измеренном объеме воды с интервалом в 2 минуты измерялось содержание растворенного кислорода. Объем кислорода, поступавшего в оксигенатор, определялся объемным методом — временем вытеснения кислорода из емкости объемом 5 литров. Таким образом, был точно известен с одной стороны объем кислорода, поступившего в оксигенатор за определенный период времени, и, с другой стороны, количество кислорода, растворившегося в воде за тот же период. Сравнение этих двух величин позволяет судить об эффективности растворения кислорода и о его потерях).

Допустим, в оксигенатор поступает 25 л кислорода в минуту, или 1500 литров в час. Из этого количества в воде растворится 70%, или 1050 литров массой 1500 граммов. При интенсивности потребления кислорода форелью, например, 400 мг/кг в час растворенного кислорода хватит для 3750 кг форели, при условии, что другого запаса кислорода в водоеме нет. В действительности же оксигенатор обеспечит необходимым кислородом гораздо большее количество рыбы, так как в водоеме уже имеется определенный запас кислорода, которого просто не хватает для создания оптимального кислородного режима.

Установка оксигенатора в водоем и его запуск осуществляются следующим образом. После закрепления растяжек и размещении оксигенатора в нужной точке нужно дождаться, пока он погрузится в воду максимально низко. Для этого конец кислородного шланга, который должен быть подключен к ротаметру, оставляют свободным и через него выходит воздух, оставшийся в корпусе аэратора. Через несколько минут, после того, как оксигенатор погрузится максимально низко ( останется примерно 8-10 см от воды до верхней поверхности корпуса 1), а воздух через шланг перестанет выходить, свободный конец шланга подсоединяется к ротаметру, подключается источник кислорода и устанавливается требуемый его расход. В процессе работы возможно потребуется регулировка подачи кислорода с помощью вентиля ротаметра. Если оксигенатор будет притапливаться, подачу кислорода надо увеличить.

Оксигенаторы серии Салмо Окси 2 при мощности двигателя 0,37 квт способны в минуту растворять до 20 л кислорода, при этом потери кислорода не превышают 12-16%. Один оксигенатор способен обеспечить кислородом до 5 т форели (т. е. увеличить уже имеющуюся ихтиомассу еще на 5 тонн).

Технические характеристики плавающих оксигенаторов Салмо Окси-2

Габариты (диаметр х высота, мм) 800 х 600
Вес, кг 33
Мощность двигателя, квт 0,37
Число оборотов, об/мин 2850
Длина кабеля, м 10
Количество растворяемого кислорода, л/мин До 20
Эффективность использования кислорода, % > 70
Время непрерывной работы Не ограничено
Температура окружающего воздуха, град От -10 до +40
Температура воды, град От 0 до +40
Возможность работы в морской воде Да
Возможность частичной разборки для чистки Да
Глубина водоема в месте установки, м > 0,7
Функция создания течения Да
Возможность работы в воде с высокой мутностью Да
Возможность работы в режиме аэратора (без кислорода)  Да

Результаты работы Салмо Окси-2 0,37 в пруду с промышленными гибридами F2 осетровых

Концентрация кислорода на вытоке из пруда до начала работы оксигенатора Концентрация кислорода на вытоке из пруда через 170 минут работы оксигенатора
Фото 1.1. Концентрация кислорода на вытоке из пруда до начала работы оксигенатора Фото 1.2. Концентрация кислорода на вытоке из пруда через 170 минут работы оксигенатора
Концентрация кислорода на середине пруда до начала работы оксигенатора Концентрация кислорода на середине пруда через 170 минут работы оксигенатора
Фото 2.1. Концентрация кислорода на середине пруда до начала работы оксигенатора Фото 2.2. Концентрация кислорода на середине пруда через 170 минут работы оксигенатора

На фото представлены показания термооксиметра до и через 2 часа 50 минут после включения оксигенатора (объем пруда 550 м3, количество промышленных гибридов F2 осетровых 500 кг, расход кислорода по ротаметру 12 л/мин (*) время работы оксигенатора 170 минут).

В среднем содержание кислорода в пруду увеличилось на 4,4 мг/л, потребление кислорода промышленными гибридами F2 осетровых 350 мг/кг в час. Эффективность использования кислорода составила более 90 %.

(*) без учета избыточного давления в ротаметре

Фото 3. Плавающий оксигенатор САЛМОРУ™ в осетровом хозяйстве в Адыгее

Фото 3. Плавающий оксигенатор САЛМОРУ™ в осетровом хозяйстве в Адыгее

Фото 4. Плавающий оксигенатор САЛМОРУ™ в осетровом хозяйстве в Адыгее

Фото 4. Плавающий оксигенатор САЛМОРУ™ в осетровом хозяйстве в Адыгее

Фото 5. Осетровые бассейны с плавающими оксигенаторами от Фирмы САЛМОРУ™

Фото 5. Осетровые бассейны с плавающими оксигенаторами от Фирмы САЛМОРУ™
